-22% OFF HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED
HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED

HAYWARD LKCUS1100 ColorLogic - Controlador de Iluminación LED

SKU: 2199
Gs. 4.160.000 -22%
Gs. 3.250.000 Ahorrás Gs. 910.000

Disponible

Control dedicado para luminarias HAYWARD ColorLogic® de bajo voltaje 120 VAC   |   3 A   |   300 W máx.   |   LCD Preview   |   160°   | ...
Consultar

Control dedicado para luminarias HAYWARD ColorLogic® de bajo voltaje


120 VAC   |   3 A   |   300 W máx.   |   LCD Preview   |   160°   |   Schedule + RESYNC

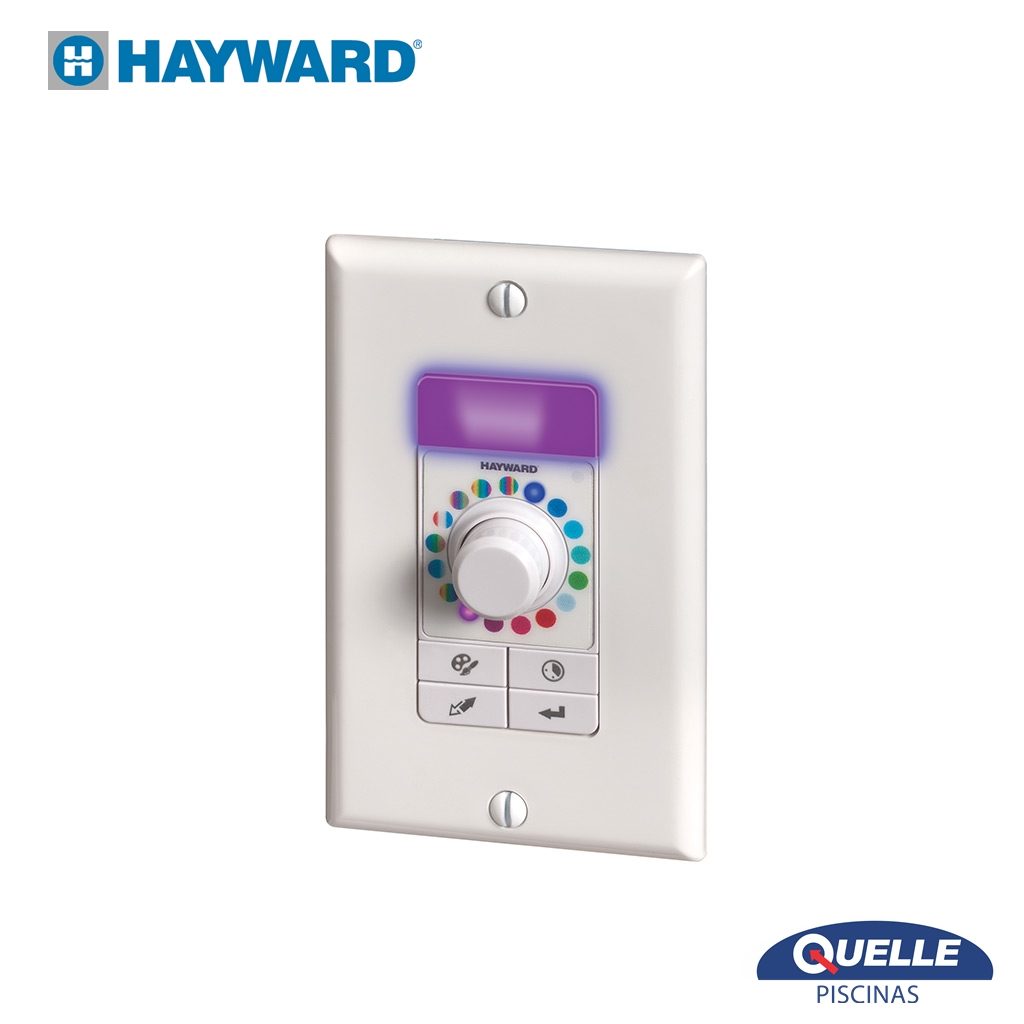

El HAYWARD LKCUS1100 ColorLogic® permite manejar desde una ubicación de pared las luminarias LED ColorLogic® compatibles de piscinas, spas y zonas de acento. Desde su selector giratorio y botones frontales se pueden encender y apagar las luces, seleccionar colores fijos o shows, programar tiempos de funcionamiento y resincronizar instalaciones con varias luminarias.

Su ventana LCD de vista previa muestra el color o espectáculo seleccionado antes de aplicarlo. Esta función es especialmente útil cuando el controlador está instalado dentro de la vivienda o en un punto desde el que no se ve directamente la piscina.

El controlador trabaja en el lado de 120 VAC del transformador de baja tensión que alimenta las luminarias. HAYWARD establece una carga total máxima de 300 W y exige conexión de neutro en la caja eléctrica.

Fabricada en los Estados Unidos de América (Made in USA).



HAYWARD: SISTEMA COLORLOGIC®

Controlador desarrollado específicamente para la familia de iluminación ColorLogic® de HAYWARD, integrando selección de color, shows, programación y resincronización.



VENTANA LCD DE VISTA PREVIA

Permite visualizar la selección de color o show antes de confirmarla, facilitando el manejo incluso cuando la piscina no está a la vista.



PROGRAMACIÓN AUTOMÁTICA

Incluye temporizador de cuenta regresiva y programación recurrente para automatizar el encendido y apagado de las luminarias.



FUNCIÓN RESYNC

Si varias luminarias pierden sincronización después de una interrupción eléctrica o error de comunicación, RESYNC inicia el proceso de resincronización.



INSTALACIÓN EN CAJA ELÉCTRICA DE PARED

Se instala en una caja eléctrica estándar. En una modernización de una instalación existente debe comprobarse especialmente la presencia del conductor neutro.





HAYWARD — 100 AÑOS DE INNOVACIÓN EN PISCINAS

Fundada en 1925, HAYWARD es uno de los referentes mundiales en equipamiento y tecnología para piscinas. A lo largo de un siglo ha desarrollado soluciones para piscinas residenciales y comerciales, con una amplia gama que incluye bombas, filtros, climatización, sanitización, iluminación y automatización. Su trayectoria, base instalada global y enfoque continuo en innovación, eficiencia energética y conectividad la posicionan entre las marcas más reconocidas del sector.





HAYWARD LKCUS1100 ColorLogic®



HASTA 300 W DE ILUMINACIÓN

Carga total máxima de 300 W. Pueden combinarse distintos modelos compatibles siempre que la suma de sus consumos no supere ese límite.



COMPATIBILIDAD COLORLOGIC®

Compatibilidad con Universal ColorLogic Pool LED, Universal ColorLogic Spa LED y ColorLogic 320, 160, 80 y 40.



MODO UCL OBLIGATORIO

Antes de instalar el controlador, las luminarias ColorLogic deben configurarse en “UCL mode”, lo contrario, no funcionarán correctamente con el LKCUS1100.



BOTÓN CENTRAL MULTIFUNCIÓN

Una pulsación breve enciende las luces; mantener presionado durante 3 segundos las apaga. Girar el mando permite elegir Color/Show y una pulsación breve confirma la selección.



INDICADORES DE ESTADO

Los LED frontales informan condiciones como selección repetida, sobrecarga, procesamiento, programación recurrente, temporizador y reset de fábrica.



USO INTERIOR / EXTERIOR PROTEGIDO

El manual indica que el equipo está diseñado para interior; puede montarse en exterior únicamente utilizando una caja y cubierta apropiadas y certificadas para intemperie.



INSTALACIÓN EN EL PRIMARIO DEL TRANSFORMADOR

El LKCUS1100 conmuta/controla el lado de alta tensión del transformador. Las luminarias continúan alimentándose desde la salida de baja tensión del transformador.



RESPALDO HAYWARD

HAYWARD cuenta con una amplia trayectoria internacional en equipamiento para piscinas. Piscinas Quelle brinda asesoramiento, instalación y soporte técnico para integrar correctamente el controlador con el sistema de iluminación.



CAPACIDAD DE ILUMINACIÓN

El criterio principal es que la suma de consumos no exceda 300 W.

ESPECIFICACIÓN

VALOR

Carga total máxima

23 W

Ejemplo HAYWARD

12 luces de piscina

Ejemplo HAYWARD

10 luces de piscina + 2 luz de spa y/o acento

Regla definitiva

Cualquier combinación compatible cuya potencia total no supere 300 W

HAYWARD LKCUS1100 ColorLogic®



ESPECIFICACIÓN

VALOR

Marca

HAYWARD

Modelo

LKCUS1100

Familia

ColorLogic® Light Controller

Tipo

Controlador de pared para iluminación LED ColorLogic®

Alimentación

120 VAC

Corriente nominal publicada

3 A

Potencia total máxima de luminarias

300 W

Interfaz

Selector giratorio + botones frontales + ventana LCD Preview

Funciones

On/Off, selección de color/show, Schedule, countdown timer, RESYNC y factory reset

Compatibilidad confirmada por manual

Universal ColorLogic Pool LED; Universal ColorLogic Spa LED; ColorLogic 320, 160, 80 y 40

Conexión neutro

Obligatoria

Ubicación eléctrica

Lado primario / 120 VAC del transformador de baja tensión

Caja interior

Caja UL single/multi-gang, mínimo 14 in³ ≈ 229 cm³

Caja exterior

Caja UL single/multi-gang, mínimo 18 in³ ≈ 295 cm³, con protección adecuada para intemperie

Tipo de envolvente CSA

Type 2 / ENCL 2 o equivalente

Modo requerido en luminarias

UCL mode antes de instalar el controlador

Uso

Piscinas, spas y luces de acento compatibles




PREGUNTAS FRECUENTES

¿QUÉ LUCES SON COMPATIBLES?

El manual HAYWARD confirma Universal ColorLogic Pool LED, Universal ColorLogic Spa LED y ColorLogic 320, 160, 80 y 40. Para otros modelos o revisiones debe comprobarse expresamente la documentación de compatibilidad.



¿CUÁL ES LA POTENCIA MÁXIMA?

300 W de carga total de iluminación. La suma del consumo de todas las luminarias conectadas no debe superar este valor.



¿NECESITA NEUTRO?

Sí. HAYWARD indica expresamente que el controlador necesita conexión Neutral. Es un punto crítico cuando se reemplaza un interruptor existente.



¿CONTROLA DIRECTAMENTE LOS 12 V DE LAS LUCES?

No. Se instala en el lado de 120 VAC del transformador. El transformador continúa suministrando la baja tensión a las luminarias.



¿PUEDO INSTALARLO EN EXTERIOR?

Sí, únicamente con una caja eléctrica y cubierta apropiadas para intemperie y conforme a los requisitos indicados por HAYWARD y la normativa eléctrica aplicable.



¿QUÉ ES UCL MODE?

Es el modo de funcionamiento que HAYWARD exige configurar en las luminarias ColorLogic antes de instalar el controlador. Si las luces no están en UCL mode, el fabricante advierte que no funcionarán correctamente con este controlador.



¿PARA QUÉ SIRVE RESYNC?

Para restablecer la sincronización de las luminarias cuando una interrupción eléctrica u otro problema de comunicación provoca que no reproduzcan el mismo color o show.



¿PUEDE PROGRAMAR HORARIOS?

Sí. Dispone de cuenta regresiva y programación recurrente mediante el botón SCHEDULE.



¿QUÉ SIGNIFICA EL LED 2 PARPADEANDO?

El manual identifica el LED 2 parpadeando como indicación de sobrecarga.



¿QUÉ DEBO VERIFICAR ANTES DE INSTALARLO?

Que reciba una alimentación de 120 Vac.

Compatibilidad de las luminarias UCL mode.,

La suma de watts menor o igual a 300 W.

Por favor contacte con Piscinas Quelle para recibir orientación precisa sobre la instalación.
